1-3GHz 50W บรอดแบนด์โมดูลเครื่องขยายเสียง RF PA Class AB
1-3GHz 50W Broadband Power Amplifier Module RF PA Class AB - สูง-เครื่องขยายสัญญาณเสียง RF บรอดแบนด์ประสิทธิภาพสูงพร้อมเอาต์พุต 50W (47-48 dBm) ช่วงความถี่ 1-3 GHz การออกแบบคลาส AB พร้อมวงจรป้องกันในตัวสำหรับอุปกรณ์ทดสอบและระบบสื่อสาร
ภาพรวม
PA1G3G-50W เป็นเครื่องขยายสัญญาณบรอดแบนด์ประสิทธิภาพสูง-ที่ทำงานในช่วงความถี่ 1-3 GHz พร้อมกำลังเอาต์พุตคลื่นต่อเนื่อง 50W โดดเด่นด้วยการออกแบบคลาส AB พร้อมวงจรป้องกันในตัว แอมพลิฟายเออร์นี้มอบความน่าเชื่อถือที่ยอดเยี่ยมสำหรับการใช้งาน RF ที่มีความต้องการสูง
คุณสมบัติที่สำคัญ
- การทำงานของบรอดแบนด์: ช่วงความถี่ 1-3 GHz
- กำลังขับสูง: 50W (47-48 dBm)
- อัตราขยายสูง: โดยทั่วไป 47-50 dB
- การออกแบบเชิงเส้นคลาส AB
- วงจรป้องกัน-ในตัว (ปิดเครื่องอัตโนมัติเกิน-อุณหภูมิ)
- อิมพีแดนซ์อินพุต/เอาท์พุต 50 โอห์ม

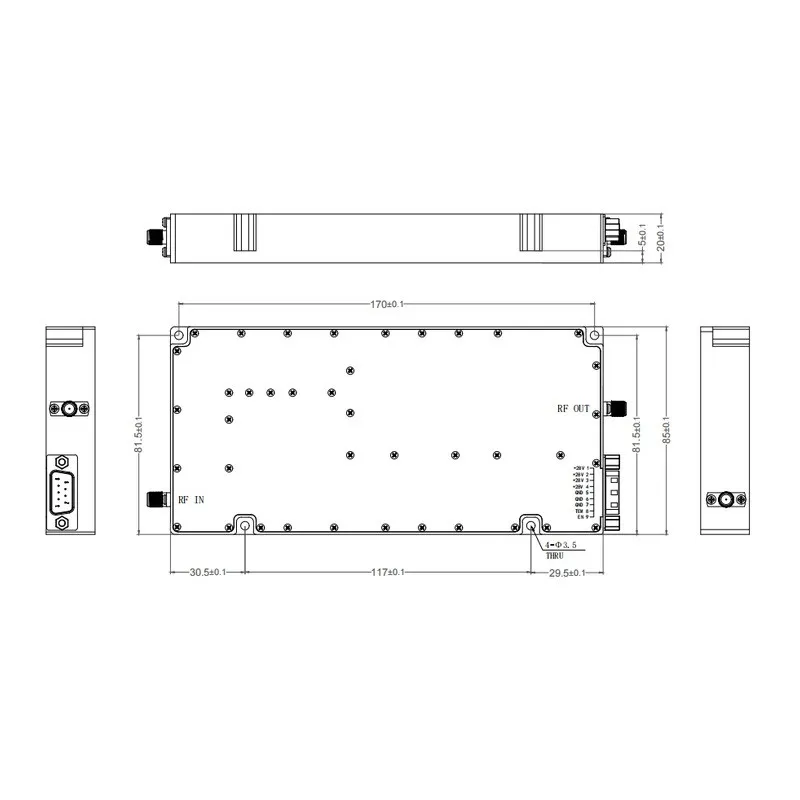

- รูปทรงกะทัดรัด: 170 x 81.5 x 20 มม
- SMA-ขั้วต่อ RF ตัวเมีย
ข้อมูลจำเพาะ
| พารามิเตอร์ | ค่า |
|---|---|
| แบบอย่าง | PA1G3G-50W |
| ช่วงความถี่ | 1-3 กิกะเฮิร์ตซ์ |
| กำลังขับ (CW) | 50W / 47-48 เดซิเบลม |
| P1dB | 46 เดซิเบลม |
| ได้รับ | 47-50 เดซิเบล |
| ได้รับความเรียบ | ±2 เดซิเบล (±3 สูงสุด) |
| อินพุต VSWR | < 1.5:1 |
| แรงดันไฟฟ้า | 26-30 โวลท์ดีซี |
| ขนาด | 170 x 81.5 x 20 มม |
| ขั้วต่อ RF | SMA-หญิง |
| อินเตอร์เฟซกระแสตรง | D-ย่อย 9 พิน |
| น้ำหนัก | 540g |
| อุณหภูมิในการทำงาน | -30 องศาถึง +70 องศา |
การใช้งาน
- อุปกรณ์ทดสอบ
- ระบบการสื่อสาร
- สงครามอิเล็กทรอนิกส์
- การประมวลผลสัญญาณ
- การทดสอบ RF ในห้องปฏิบัติการ
